Giới thiệu: Tầm Quan Trọng Của Kết Cấu Khuôn Trong Sản Xuất Nhựa
Trong ngành công nghiệp sản xuất hiện đại, các sản phẩm nhựa đã trở thành một phần không thể thiếu trong cuộc sống hàng ngày. Từ những vật dụng gia đình đơn giản đến các linh kiện phức tạp trong ngành ô tô, điện tử, tất cả đều cần một “trái tim” để định hình – đó chính là khuôn ép nhựa.
Khuôn ép nhựa là một dụng cụ cơ khí chính xác, được chế tạo tỉ mỉ để tạo ra hình dạng mong muốn cho sản phẩm từ vật liệu nhựa nóng chảy. Do đó, việc hiểu rõ kết cấu khuôn không chỉ là kiến thức nền tảng cho kỹ sư mà còn giúp khách hàng và đối tác nắm được yếu tố cốt lõi quyết định đến chất lượng, độ chính xác và giá thành của sản phẩm.
Bài viết này, được biên soạn bởi đội ngũ chuyên gia của cơ sở ép nhựa Việt Thống, sẽ cung cấp một cái nhìn toàn diện từ cấu tạo chung đến chức năng chi tiết của từng bộ phận cơ bản trong một bộ khuôn ép nhựa tiêu chuẩn.

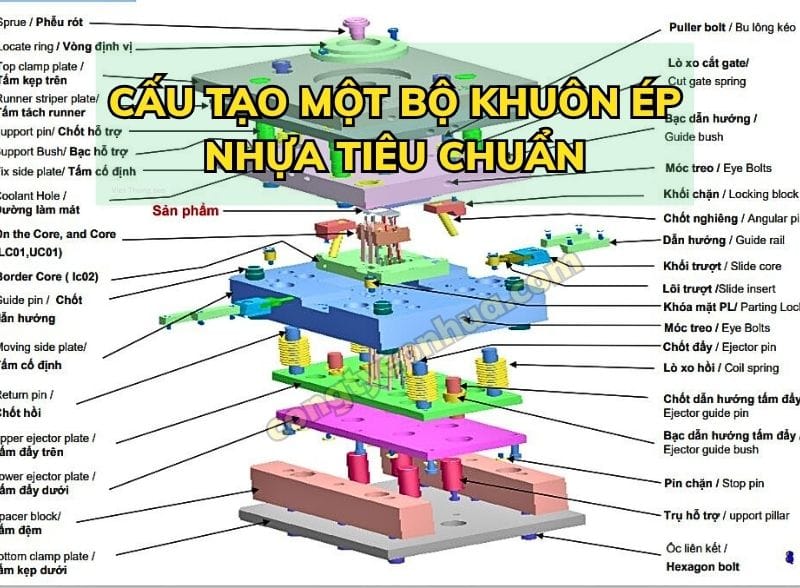

Cấu Tạo Chung Của Một Bộ Khuôn Ép Nhựa Tiêu Chuẩn
Về cơ bản, một bộ khuôn ép nhựa hoàn chỉnh luôn được cấu thành từ hai phần chính, hoạt động nhịp nhàng với nhau trong máy ép nhựa:
Phần Cố Định (Khuôn Cái – Cavity Side)
Đây là phần được lắp vào tấm cố định của máy ép nhựa, phía vòi phun. Phần này sẽ đứng yên trong suốt chu trình ép. Nhiệm vụ chính của nó là chứa lòng khuôn (cavity), bộ phận tạo ra hình dạng bề mặt bên ngoài của sản phẩm nhựa.
Phần Di Động (Khuôn Đực – Core Side)
Ngược lại với phần cố định, phần di động được lắp vào tấm di động của máy ép, có khả năng di chuyển để thực hiện thao tác đóng và mở khuôn. Phần này chứa lõi khuôn (core), có vai trò định hình cấu trúc và bề mặt bên trong của sản phẩm. Quan trọng hơn, phần di động thường tích hợp hệ thống đẩy để lấy sản phẩm ra ngoài sau khi quá trình làm nguội hoàn tất.

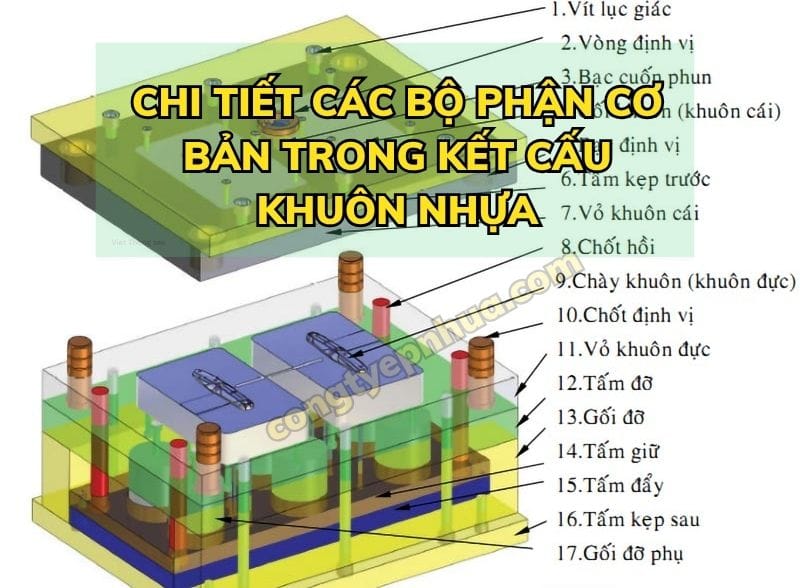

Khám Phá Chi Tiết Các Bộ Phận Cơ Bản Trong Kết Cấu Khuôn Nhựa
Để hai nửa khuôn hoạt động một cách hoàn hảo, chúng cần sự kết hợp của rất nhiều bộ phận chi tiết. Dưới đây là các thành phần cốt lõi trong kết cấu khuôn ép nhựa:
Hệ Thống Dẫn Hướng và Định Vị
Hệ thống này đảm bảo hai nửa khuôn luôn được lắp ghép chính xác tuyệt đối.
- Vòng định vị (Locating Ring): Là một chiếc vòng kim loại, giúp định vị toàn bộ khuôn vào đúng tâm của máy ép nhựa, đảm bảo vòi phun khớp chính xác với cuống phun của khuôn.
- Chốt dẫn hướng và Bạc dẫn hướng (Guide Pins & Bushings): Chốt dẫn hướng được lắp ở một nửa khuôn và trượt trong bạc dẫn hướng ở nửa khuôn còn lại, giúp hai tấm khuôn ăn khớp thẳng hàng và chính xác khi đóng lại, tránh sai lệch.
Hệ Thống Dẫn Nhựa (Runner System)
Đây là đường đi của nhựa nóng chảy từ máy ép vào đến lòng khuôn.
- Bạc cuống phun (Sprue Bushing): Là điểm tiếp xúc trực tiếp với vòi phun của máy ép, dẫn nhựa nóng chảy vào bên trong khuôn.
- Kênh dẫn nhựa (Runner) và Cổng vào (Gate): Kênh dẫn là các rãnh được thiết kế để dẫn nhựa từ bạc cuống phun đến các lòng khuôn. Cổng vào là điểm cuối cùng của kênh dẫn, nơi nhựa bắt đầu điền đầy vào lòng khuôn.
Hệ Thống Lõi và Lòng Khuôn (Core & Cavity)
Đây chính là bộ phận quyết định hình dạng cuối cùng của sản phẩm.
- Tấm khuôn cái (Cavity Plate): Tấm thép chứa phần lòng khuôn (cavity), tạo nên bề mặt bên ngoài của sản phẩm.
- Tấm khuôn đực (Core Plate): Tấm thép chứa phần lõi khuôn (core), tạo nên hình dạng bên trong của sản phẩm.
Hệ Thống Đẩy Sản Phẩm (Ejection System)
Nhiệm vụ của hệ thống này là đẩy sản phẩm đã đông đặc ra khỏi khuôn.
- Chốt đẩy (Ejector Pins): Các chốt kim loại sẽ di chuyển tới trước để đẩy sản phẩm ra khỏi lõi khuôn.
- Tấm đẩy và Tấm kẹp pin (Ejector Plates): Hai tấm này hoạt động cùng nhau để giữ và truyền lực đồng đều đến các chốt đẩy.
- Chốt hồi (Return Pins) và Lò xo (Springs): Sau khi đẩy sản phẩm, chốt hồi và lò xo sẽ kéo toàn bộ hệ thống đẩy về vị trí ban đầu, chuẩn bị cho chu kỳ tiếp theo.
Hệ Thống Làm Mát (Cooling System)
- Đường nước làm mát: Là các kênh được khoan bên trong các tấm khuôn. Nước sẽ lưu thông qua các kênh này để kiểm soát nhiệt độ khuôn, giúp nhựa đông đặc nhanh chóng và đồng đều, rút ngắn thời gian chu kỳ.
Các Bộ Phận Cấu Trúc Khác
- Tấm kẹp trước và sau (Clamping Plates): Dùng để kẹp chặt hai nửa khuôn vào máy ép nhựa.
- Gối đỡ (Support Pillars) và Tấm lót (Spacer Blocks): Tạo ra khoảng trống cần thiết để hệ thống đẩy có không gian hoạt động, đồng thời tăng cường độ cứng vững cho khuôn.
- Vít lục giác (Hexagon Socket Head Cap Screws): Dùng để liên kết và lắp ghép các tấm khuôn lại với nhau thành một khối hoàn chỉnh.
- Hệ thống thoát khí (Venting System): Gồm các rãnh thoát khí siêu nhỏ, được thiết kế để không khí và khí gas bên trong lòng khuôn thoát ra ngoài khi nhựa được điền đầy, tránh các lỗi như bọt khí, cháy, thiếu liệu.
Các Loại Kết Cấu Khuôn Ép Nhựa Phổ Biến Hiện Nay
Tùy vào độ phức tạp và yêu cầu của sản phẩm, kết cấu khuôn sẽ có sự khác biệt. Phổ biến nhất là các loại sau:
Khuôn 2 Tấm
Đây là loại khuôn 2 tấm có kết cấu đơn giản và được sử dụng rộng rãi nhất. Khuôn chỉ có một mặt phẳng phân khuôn, phù hợp cho các sản phẩm không có yêu cầu phức tạp về vị trí cổng phun.
Khuôn 3 Tấm
Kết cấu khuôn 3 tấm phức tạp hơn, bao gồm một tấm kênh dẫn riêng biệt. Cấu trúc này cho phép đặt cổng phun tại nhiều vị trí linh hoạt trên bề mặt sản phẩm khuôn ép nhựa, tối ưu hóa dòng chảy của nhựa và dễ dàng tự động tách rời kênh nhựa khỏi sản phẩm.
Khuôn Có Kết Cấu Đặc Biệt (Khuôn Slider)
Đối với các sản phẩm có các chi tiết phức tạp như lỗ hổng, rãnh hoặc undercut ở mặt bên, kết cấu khuôn tiêu chuẩn không thể đáp ứng. Khi đó, khuôn cần có thêm các cơ cấu slider (con trượt), di chuyển theo phương ngang để tạo hình và sau đó rút ra trước khi khuôn mở để sản phẩm có thể được lấy ra.
Tóm Tắt Nguyên Lý Hoạt Động Của Khuôn Ép Nhựa
Một chu trình ép nhựa hoàn chỉnh với bộ khuôn tiêu chuẩn diễn ra theo 4 bước chính:
- Đóng khuôn: Phần khuôn di động tiến tới và đóng chặt với phần cố định, sẵn sàng cho việc bơm nhựa.
- Phun nhựa: Nhựa ở trạng thái nóng chảy được phun vào lòng khuôn dưới áp suất cao.
- Làm mát: Nhựa trong khuôn được làm nguội thông qua hệ thống làm mát để đông đặc lại và định hình sản phẩm.
- Mở khuôn và Đẩy sản phẩm: Khuôn được mở ra và hệ thống đẩy sẽ hoạt động để đưa sản phẩm hoàn chỉnh ra ngoài.
Kết Luận
Kết cấu khuôn ép nhựa là một hệ thống cơ khí phức tạp, đòi hỏi sự chính xác và tính toán kỹ lưỡng trong từng chi tiết. Việc hiểu rõ cấu tạo và chức năng của từng bộ phận không chỉ giúp tối ưu hóa quá trình thiết kế, chế tạo khuôn mà còn là yếu tố then chốt để đảm bảo sản phẩm nhựa cuối cùng đạt chất lượng cao nhất.
Với nhiều năm kinh nghiệm trong lĩnh vực thiết kế, chế tạo khuôn và gia công ép nhựa, Việt Thống tự tin là đối tác tin cậy, mang đến những giải pháp toàn diện và hiệu quả. Nếu bạn đang có nhu cầu về các sản phẩm nhựa chất lượng cao hoặc cần tư vấn chuyên sâu về kết cấu khuôn, hãy liên hệ ngay với chúng tôi để nhận được sự hỗ trợ tốt nhất
