Trong ngành công nghiệp ép nhựa, khuôn mẫu chính là “trái tim” của quá trình sản xuất, quyết định trực tiếp đến hình dạng, chất lượng và chi phí của sản phẩm. Trong số các loại khuôn, khuôn 2 tấm được xem là loại khuôn cơ bản, phổ biến và quan trọng nhất.
Bài viết này của công ty sản xuất khuôn ép nhựa Việt Thống sẽ cung cấp cho bạn cái nhìn toàn diện từ A-Z về khuôn 2 tấm, bao gồm khái niệm, cấu tạo chi tiết, nguyên lý hoạt động, cũng như các ưu và nhược điểm để bạn có thể đưa ra lựa chọn phù hợp nhất cho dự án của mình.
Khuôn 2 Tấm Là Gì?
Khuôn 2 tấm là loại khuôn ép nhựa có cấu trúc đơn giản nhất, được cấu thành từ hai khối chính là phần cố định và phần di động. Hai phần này được ngăn cách bởi một mặt phẳng duy nhất gọi là mặt phân khuôn.
Đặc điểm nhận biết dễ nhất của khuôn 2 tấm: Khi chu kỳ ép kết thúc và khuôn mở ra, khuôn chỉ tách thành hai mảng riêng biệt. Toàn bộ sản phẩm và hệ thống kênh dẫn nhựa (runner) sẽ cùng nằm trên một phía và được đẩy ra ngoài cùng lúc.

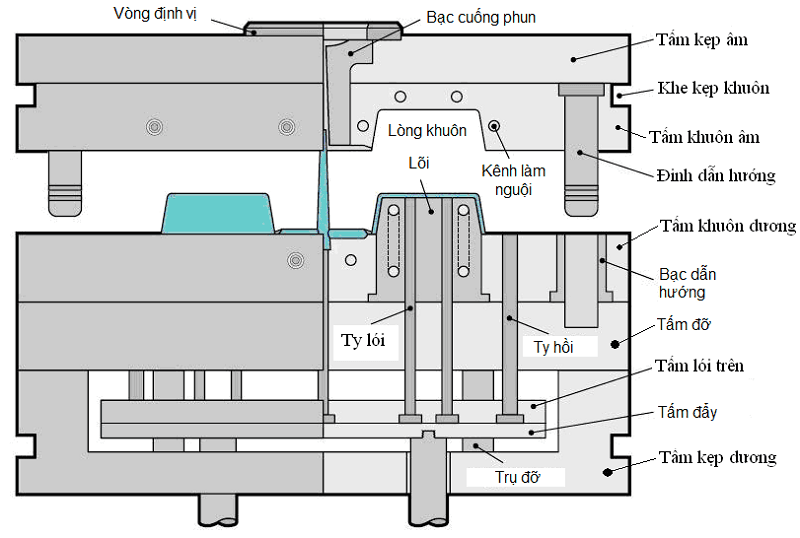

Cấu Tạo Chi Tiết Của Khuôn 2 Tấm
Mặc dù có tên gọi là “2 tấm”, một bộ khuôn hoàn chỉnh là một tổ hợp gồm nhiều chi tiết được lắp ghép chính xác với nhau. Về cơ bản, cấu tạo của khuôn 2 tấm bao gồm các hệ thống chính sau:
Hai Phần Khuôn Chính (Tạo Hình Sản Phẩm)
- Phần cố định (Cavity): Thường là phần lõm, tạo ra hình dạng bên ngoài của sản phẩm. Phần này được lắp vào tấm cố định của máy ép nhựa.
- Phần di động (Core): Thường là phần lồi, tạo ra hình dáng bên trong của sản phẩm. Phần này được lắp vào tấm di động của máy ép.
Hệ Thống Dẫn Hướng và Định Vị
Bao gồm các chi tiết như chốt dẫn hướng (Guide Pin) và bạc dẫn hướng (Bushing), có nhiệm vụ đảm bảo hai nửa khuôn luôn được lắp ghép thẳng hàng và chính xác tuyệt đối mỗi khi đóng lại, tránh gây ra sai lệch cho sản phẩm.
Hệ Thống Cấp Nhựa
Đây là hệ thống chịu trách nhiệm đưa nhựa nóng chảy từ máy ép vào lòng khuôn một cách trơn tru, bao gồm:
- Bạc cuống phun (Sprue bushing): Nơi tiếp xúc trực tiếp với vòi phun của máy ép, dẫn nhựa vào khuôn.
- Kênh dẫn nhựa (Runner): Các rãnh dẫn nhựa nóng chảy từ bạc cuống phun đến các cổng vào sản phẩm.
- Cổng vào nhựa (Gate): Vị trí nhựa bắt đầu đi vào lòng khuôn để tạo hình sản phẩm.
Hệ Thống Đẩy Sản Phẩm
Sau khi sản phẩm đã được làm nguội và đông cứng, hệ thống này sẽ làm nhiệm vụ đẩy sản phẩm ra khỏi khuôn. Các bộ phận chính gồm có chốt đẩy (Ejector Pin), tấm đẩy và lò xo hồi.
Hệ Thống Làm Nguội
Bên trong hai nửa khuôn là các đường dẫn nước được bố trí hợp lý. Nước làm mát sẽ lưu thông qua đây để giải nhiệt cho khuôn, giúp nhựa đông cứng nhanh chóng và rút ngắn chu kỳ sản xuất.
Hệ Thống Thoát Khí
Khi nhựa nóng chảy được bơm vào với tốc độ cao, không khí tồn tại sẵn trong lòng khuôn cần phải được thoát ra ngoài. Các rãnh thoát khí siêu nhỏ được gia công trên mặt phân khuôn để đảm bảo không khí thoát ra nhưng nhựa không bị lọt theo.

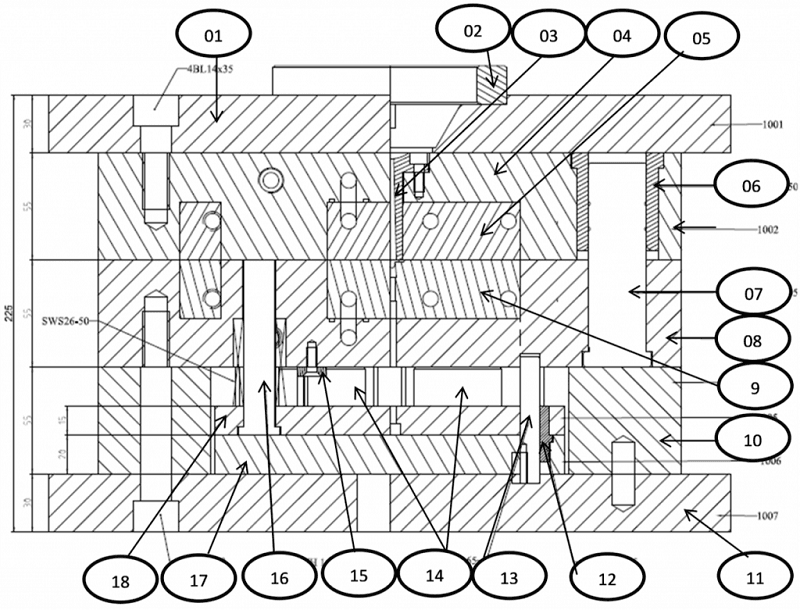

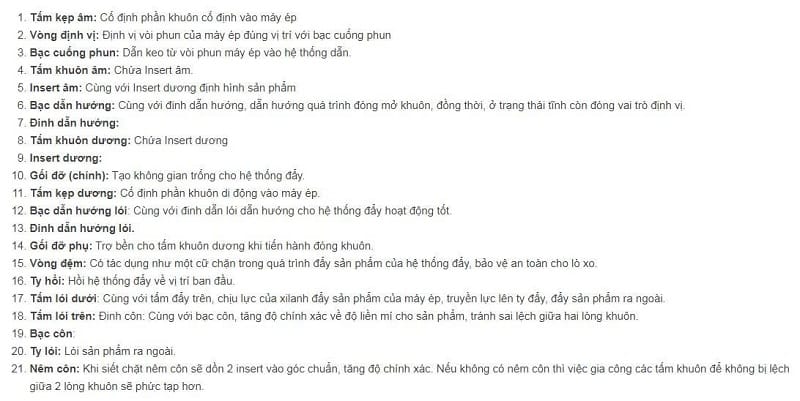

Nguyên Lý Hoạt Động Của Khuôn 2 Tấm Theo Chu Kỳ Ép
Quy trình vận hành của khuôn 2 tấm diễn ra một cách tuần tự và lặp đi lặp lại qua các bước sau:
- Bước 1: Đóng khuôn: Phần khuôn di động tiến tới, đóng chặt với phần khuôn cố định. Vòi phun của máy ép cũng di chuyển sát vào bạc cuống phun, sẵn sàng cho việc bơm nhựa.
- Bước 2: Phun nhựa (Điền đầy): Nhựa nóng chảy được bơm dưới áp suất cao vào khuôn thông qua hệ thống cấp nhựa (bạc cuống phun, kênh dẫn, cổng vào) để điền đầy toàn bộ khoảng trống trong lòng khuôn.
- Bước 3: Làm nguội: Sau khi nhựa đã lấp đầy, quá trình làm nguội bắt đầu. Hệ thống làm mát hoạt động để nhựa đông cứng lại và định hình thành sản phẩm mong muốn.
- Bước 4: Mở khuôn và đẩy sản phẩm: Khi sản phẩm đã đủ cứng, phần khuôn di động sẽ lùi về sau, mở khuôn ra tại mặt phân khuôn. Cùng lúc đó, hệ thống đẩy sẽ hoạt động, đẩy sản phẩm cùng với kênh dẫn nhựa ra khỏi khuôn. Chu trình mới lại bắt đầu.
Ưu Điểm và Nhược Điểm Của Khuôn 2 Tấm
Việc hiểu rõ ưu và nhược điểm sẽ giúp doanh nghiệp đưa ra quyết định đầu tư chính xác.
Ưu Điểm
- Cấu trúc đơn giản: Giúp cho việc thiết kế, gia công và bảo trì trở nên dễ dàng và nhanh chóng hơn.
- Chi phí thấp: Đây là ưu điểm lớn nhất. Giá làm khuôn ép nhựa 2 tấm thấp hơn đáng kể so với các loại khuôn phức tạp khác như khuôn 3 tấm.
- Độ bền cao: Do cấu tạo đơn giản, ít chi tiết chuyển động phức tạp nên khuôn có tuổi thọ cao và ít xảy ra hỏng hóc.
- Chu kỳ ép nhanh: Thời gian cho một lần ép sản phẩm thường ngắn, giúp tăng năng suất.
- Vận hành dễ dàng: Không yêu cầu kỹ thuật viên vận hành có chuyên môn quá cao.
Nhược Điểm
- Kênh dẫn nhựa đi kèm sản phẩm: Sau khi ép xong, kênh dẫn nhựa vẫn dính liền với sản phẩm, đòi hỏi phải có thêm công đoạn cắt bỏ thủ công hoặc bằng máy, làm tăng thời gian và chi phí nhân công.
- Hạn chế về vị trí cổng nhựa: Vị trí đặt cổng vào sản phẩm (gate) thường bị giới hạn ở đường viền hoặc mặt ngoài của sản phẩm, có thể ảnh hưởng đến thẩm mỹ.
- Khó tự động hóa hoàn toàn: Do phải xử lý phần nhựa thừa sau ép, việc tích hợp vào một dây chuyền tự động 100% sẽ gặp nhiều thách thức hơn.
- Không phù hợp cho sản phẩm phức tạp: Đối với những sản phẩm có kết cấu phức tạp hoặc yêu cầu thẩm mỹ khắt khe về dấu vết của cổng nhựa, khuôn 2 tấm không phải là lựa chọn tối ưu.
Ứng Dụng Phổ Biến Của Khuôn 2 Tấm
Nhờ sự cân bằng giữa hiệu quả và chi phí, khuôn 2 tấm được ứng dụng vô cùng rộng rãi để sản xuất:
- Đồ dùng gia đình: Các sản phẩm như thau, rổ, hộp đựng thực phẩm, vỏ điều khiển…
- Linh kiện điện tử: Vỏ sạc điện thoại, vỏ thiết bị mạng, các chi tiết đơn giản bên trong máy móc.
- Chi tiết máy móc: Các bộ phận, chi tiết máy có thiết kế đơn giản nhưng yêu cầu độ chính xác.
- Đồ chơi trẻ em: Các mảnh ghép, chi tiết đồ chơi không có cấu trúc quá phức tạp.
Khi Nào Nên Lựa Chọn Khuôn 2 Tấm?
Bạn nên cân nhắc lựa chọn khuôn 2 tấm khi dự án của bạn có các đặc điểm sau:
- Ngân sách hạn chế: Ưu tiên hàng đầu là tối ưu chi phí sản xuất khuôn.
- Sản phẩm có kết cấu đơn giản: Không có các undercut phức tạp hoặc yêu cầu vị trí cổng nhựa đặc biệt.
- Yêu cầu thẩm mỹ không quá khắt khe: Chấp nhận được dấu vết của cổng nhựa trên sản phẩm và có công đoạn xử lý nguội.
- Sản lượng lớn: Cần một loại khuôn bền bỉ, dễ vận hành và có chu kỳ nhanh.
So sánh nhanh với khuôn 3 tấm: Nếu sản phẩm của bạn yêu cầu cổng nhựa phải đặt ở những vị trí khó (như đỉnh sản phẩm) và muốn hệ thống tự động tách kênh dẫn nhựa ra khỏi sản phẩm, thì khuôn 3 tấm sẽ là lựa chọn phù hợp hơn, dù chi phí đầu tư ban đầu sẽ cao hơn.
Việt Thống – Đơn Vị Gia Công Khuôn Ép Nhựa Uy Tín
Khuôn 2 tấm là một giải pháp cơ bản nhưng vô cùng hiệu quả về mặt chi phí và độ tin cậy cho rất nhiều ứng dụng trong ngành ép nhựa. Việc hiểu rõ cấu tạo và nguyên lý hoạt động của nó là chìa khóa để lựa chọn và vận hành sản xuất một cách tối ưu.
